電子製品が薄型化、小型化、高集積化へと進化を続けるにつれ、プリント基板（PCB）もますます高精度化、軽量化が進んでいます。特に民生用電子機器、通信機器、各種高密度電子製品の製造においては、PCBの厚みはますます薄くなり、中には0.8mm以下の基板も存在します。従来の基板と比較すると、薄型軽量のPCBは一般的に機械的強度が低いため、後工程における加工応力制御と加工精度に対する要求が高まります。加工応力の影響をより適切に制御しながら、PCBをいかに効果的に分離するかが、電子機器メーカーにとって重要な課題となっています。

従来のパネル取り外し方法に新たな工程要件が課せられる

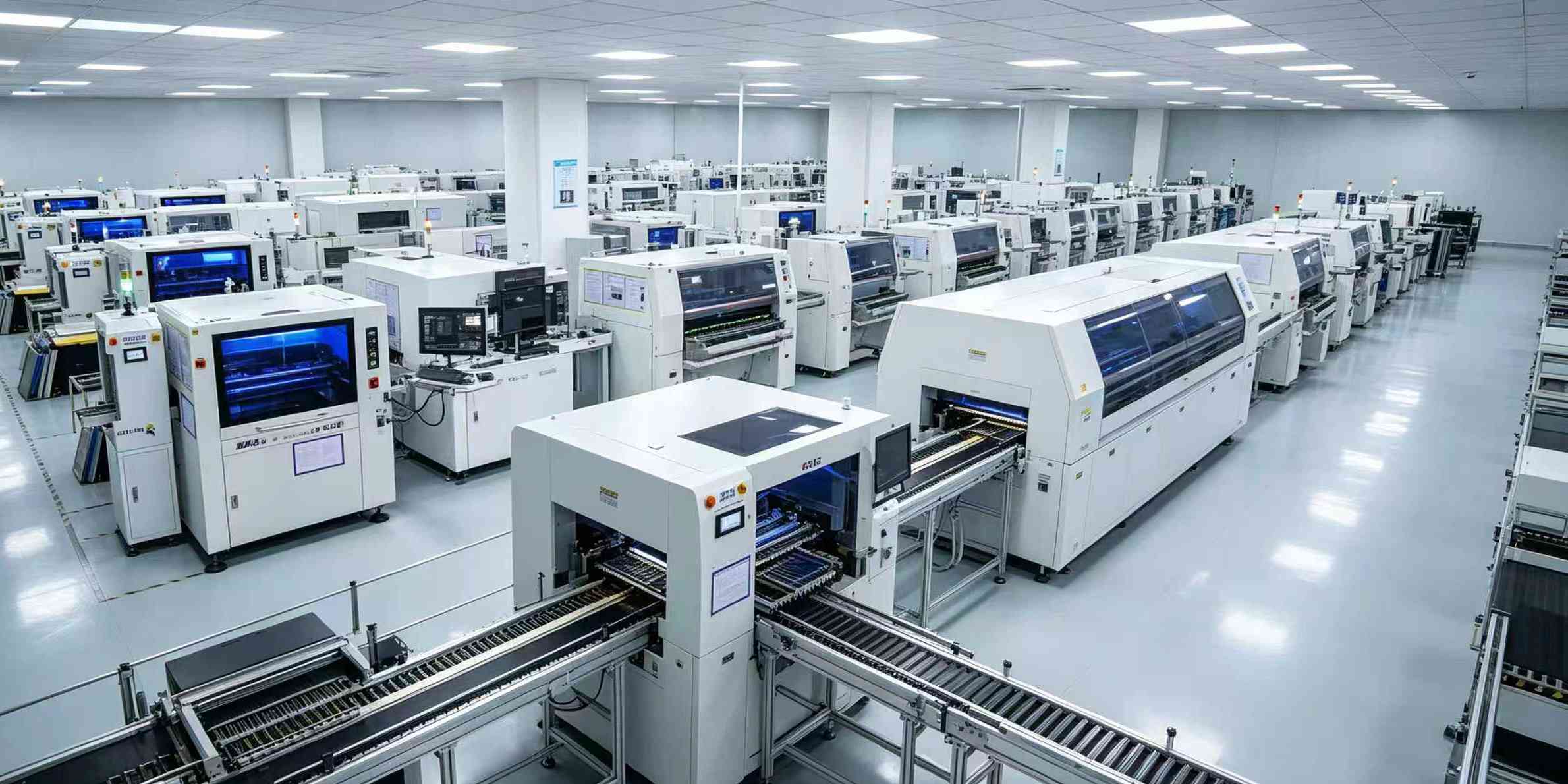

SMT実装、はんだ付け、その他の工程が完了した後、個々のプリント基板をパネルから分離する必要があります。現在でも、さまざまな生産現場では、手作業による切断やルーターによるパネル分離が用いられています。しかし、プリント基板の構造が複雑化し、電子製品に求められる精度が高まるにつれ、従来のパネル分離方法は新たなプロセス上の課題に直面しています。

手作業による基板分割を例にとると、作業員は接続部で外部から力を加えてプリント基板を分離します。この工程で発生する機械的応力を一定に保つことは困難です。特に薄いプリント基板や機械的応力に敏感な基板の場合、基板の変形やはんだ接合部への応力集中といったリスクが高まります。同時に、手作業は作業員の経験に左右されるため、大量生産においては、基板分割品質の一貫性を確保することが重要な課題となります。

従来の機械式デパネリングは、主にブレード、ルータービット、その他の機械工具に依存しています。これらの方法は特定の製品のデパネリング要件を満たすことができますが、機械加工には本質的に接触力、工具の摩耗、加工経路の制限などの要因が伴います。PCBが薄くなり、部品のレイアウトがますますコンパクトになるにつれて、メーカーはもはや単に「パネル取り外し作業を完了しました。」その代わりに、パネル分離の精度、加工時のストレス、および加工の適応性により重点が置かれるようになっている。

このような業界背景のもと、非接触レーザー加工技術がプリント基板のデパネリング用途に徐々に導入されてきました。レーザービームを用いて材料を加工することで、従来の切削工具とプリント基板の直接接触に伴う機械的負荷を軽減でき、薄型プリント基板や精密プリント基板アセンブリ（PCBA）向けの新たなデパネリングプロセスオプションを提供します。

ヤングプール・テクノロジー社のインテリジェントな非接触レーザーパネル剥離ソリューション

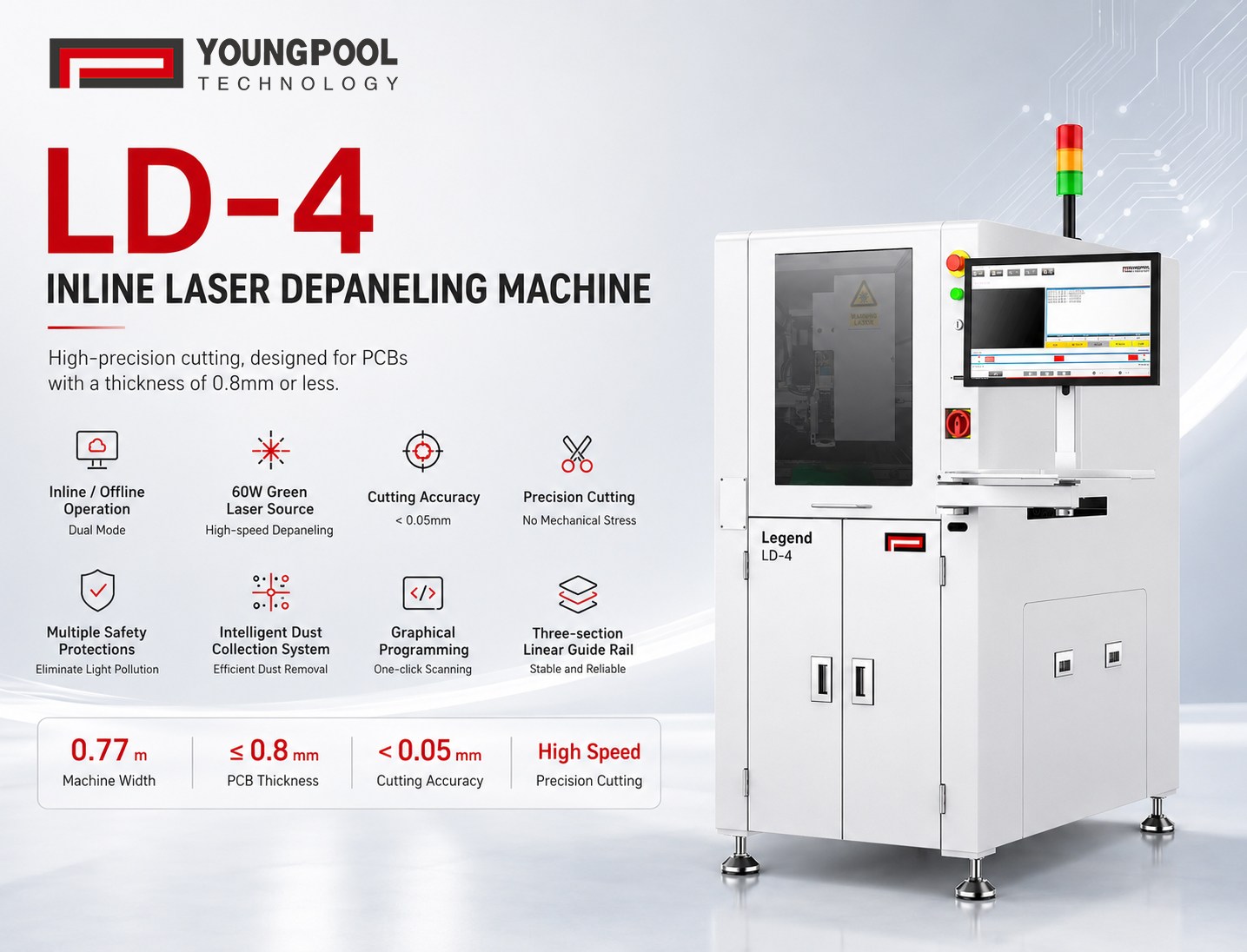

電子機器製造業界における精密なパネル切断に対する高まる需要に対応するため、Youngpool Technologyは独自にLD-4レーザーパネル切断機を開発し、高速、低ストレス、柔軟な加工ソリューションを提供しています。PCBおよびPCBAのパネル取り外し。

LD-4レーザーデパネリングマシンは、非接触レーザー加工方式を採用しています。標準装備として60Wの緑色ナノ秒レーザーとガルバノメータースキャン技術を搭載し、0.05mm以下の切断精度を実現しています。加工中、レーザーは指定された材料領域に直接照射されるため、分離のために外部から力を加える機械工具は不要です。これにより、デパネリング工程におけるプリント基板への機械的ストレスの影響を低減します。薄型で複雑な構造のプリント基板製品にとって、この加工方式はより洗練されたデパネリングソリューションを提供します。

LD-4は標準の60Wグリーンナノ秒レーザーに加え、オプションで30WUVナノ秒レーザーも搭載可能で、メーカーは異なるPCB材料や実際の加工要件に基づいて適切な構成を選択できます。この装置は最大270mmの製品サイズに対応しています。×治具を含めて全長300mm、最大製品厚さ1.2mmで、様々な仕様の製品の加工要件に対応できます。

Youngpool Technology社のLD-4レーザーパネル切断機の応用価値

パネル切断機が実際の生産現場で効果的に活用できるかどうかは、その処理能力だけでなく、さまざまな生産モードへの適応性にも左右される。

LD-4レーザーパネル切断機は、オンラインモードとオフラインモードの両方に対応しています。高度に自動化された生産ラインでは、生産ライン計画に基づいてオンラインで装置を統合できます。多種多様な製品を扱う用途や、より柔軟な生産要件に対応する用途では、オフラインモードで独立して動作させることも可能です。このデュアルモード設計により、規模や生産ペースの異なる電子機器メーカーに、より柔軟な運用環境を提供します。

LD-4は、製品切り替えや加工プログラミングにおいて、ビジョン、レーザー、モーションコントロールシステムを統合し、ワンクリックでの画像スキャンとグラフィカルプログラミングに対応しています。複雑なパラメータ設定を必要とする従来の加工方法と比較して、より直感的なグラフィカルインターフェースにより、製品切り替え時のプログラム設定の難易度を低減できるため、多様な仕様を持つプリント基板の生産要件に柔軟に対応できます。

一方、レーザー加工中に発生する可能性のある粉塵に対処するため、LD-4レーザーパネル切断機本装置は、加工環境の管理を支援するインテリジェントな集塵システムと高効率集塵ユニットを搭載しています。また、レーザー関連光による現場作業環境への影響を軽減するための複数の安全対策も組み込まれています。さらに、プログラム可能なZ軸設計により加工高さの調整が可能となり、様々な製品や治具構成への適応性が向上しています。

電子機器製造施設において生産フロアのスペースがますます限られるようになるにつれ、装置の寸法も生産計画において重要な要素となってきました。LD-4は、わずか0.77メートルの全幅で、レーザー加工、画像処理、モーションコントロール、集塵機能を統合しながら、生産ラインの設置面積を最小限に抑え、ラインレイアウトの柔軟性を高めています。

プリント基板（PCB）がより薄く、より精密な設計へと進化し続けるにつれ、デパネリングプロセスもそれに合わせて進化していく必要があります。手動デパネリング、機械式デパネリングから非接触レーザー加工まで、さまざまな技術が製品の要件や用途に応じて適しています。

ヤングプールテクノロジー電子機器製造の実用的なプロセス要件に引き続き注力しています。60Wの緑色ナノ秒レーザー、高精度ガルバノメータスキャン、デュアルオンライン/オフライン動作モード、インテリジェント補助機能を中心に構築されたLD-4レーザーは、パネル取り外し機高精度なプリント基板およびプリント基板アセンブリのデパネリングのための新しいプロセスオプションを提供します。

今後、ヤングプール・テクノロジーは、電子機器製造における自動化とインテリジェント開発のニーズに引き続き注力していきます。実際の生産現場の要件をより的確に満たすように設計された機器とソリューションを通じて、電子機器メーカーのプロセス適応性の向上と電子機器製造の簡素化を支援することを目指します。
