自動分割機
D-1は、MES統合による自動リール分割機能に加え、材料数量の手動入力も可能で、高速・高精度なリール分割作業を実現します。また、一体型多機能機として、部品計数機能も同時に実行可能です。手作業と比較して、リール分割と計数の効率を30%以上向上させ、99%を超える計数精度を実現し、手作業の労力を50%以上削減します。全長わずか1メートルのコンパクト設計により、倉庫レイアウトスペースを大幅に節約できます。使いやすさと信頼性を兼ね備えたD-1スマートリール分割機は、スマートハードウェアでリーン生産を実現します。
● 8、12、16、24mmの部品テープ幅に対応
● サポート紙とエンボステープ
● 最大9mmの深いポケットに対応
● 組み込みのカウント機能をサポート
● コンデンサと抵抗器のLCR検証（オプション）
● オプションのシルクスクリーン認識と検証
● 標準スマートビジョンシステム
● 自動空テープ検出
● テープ幅と間隔のメモリ機能
● ラベル印刷をサポート
● MESカスタマイズをサポート
技術仕様
|
コンポーネントテープの情報 |
部品テープ幅（mm） |
8/12/16/24 |
|
部品ピッチ（mm） |
2/4/8/12/16/20/24 |
|
|
部品ポケット深さ最大（mm） |
9 |
|
|
部品テープ厚さ（8mmテープ）(mm） |
0.25～1.25 |
|
|
最小分割長さ（mm） |
140 |
|
|
コンベアシステム |
コンベア高さ（mm） |
750±15 |
|
コンベア幅 |
自動調整レール幅 |
|
|
巻き戻し装置 |
巻き戻しユニット |
デュアルテイクアップスピンドル（高さ調節可能） |
|
中間トレイ |
プログラム可能な幅と高さの調整 |
|
|
トレイ寸法（mm） |
最大Ø330 |
|
|
バーコード読み取り |
バーコードスキャナー |
オプション |
|
補助機能 |
ラベルプリンター |
標準 |
|
テープカッター |
標準 |
|
|
ソフトウェア制御 |
テープ幅とピッチ |
自動保存 |
|
力 |
力 |
220V/単相/50Hz/10A |
|
空気源 |
空気圧 |
0.5MPa |
|
施設要件 |
重量（kg） |
100 |
|
参考寸法(mm) |
510(幅)×1030(長)×1240(高) |
|
|
その他の構成はオプション |
MESカスタマイズ、LCR、OCR |
|

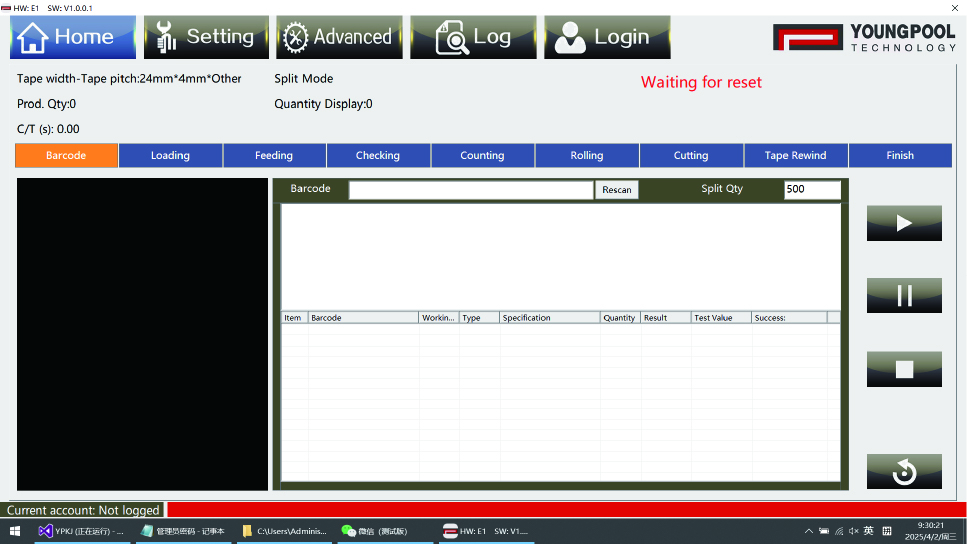

シンプルで直感的なGUI

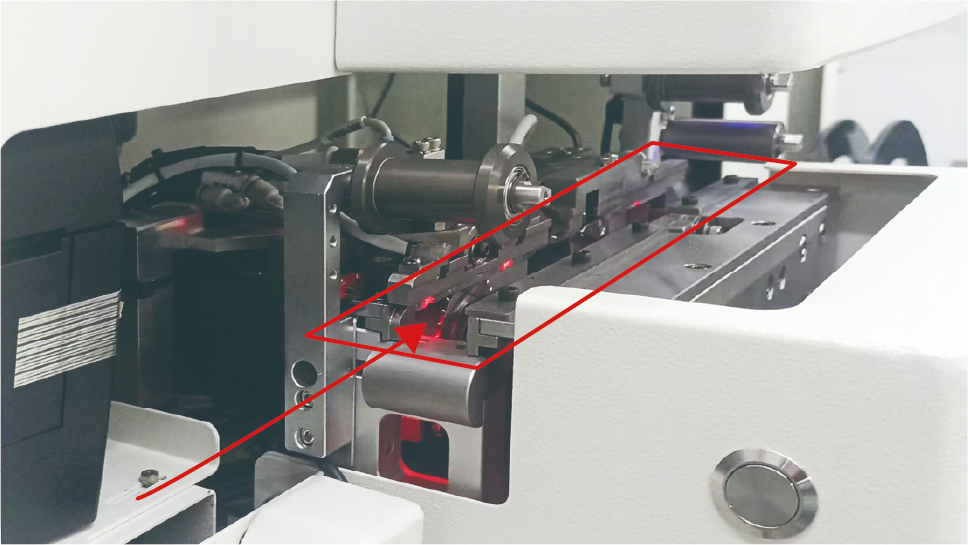

8～24mm自動調整レール

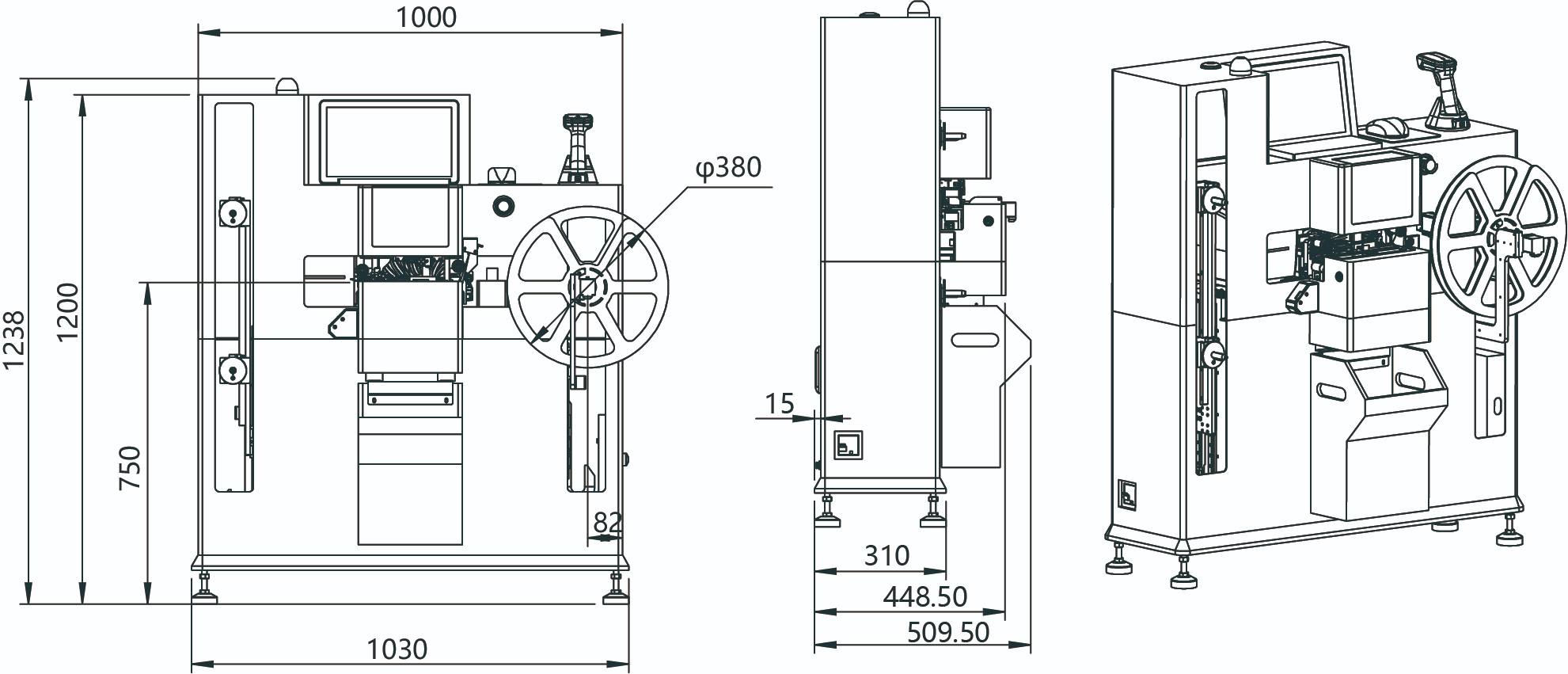

寸法
サポートされているIPv6ネットワーク
