M-900 自動SMTレーザーマーキングマシン
M-900 自動SMTレーザーマーキングマシン は オンライン全自動印刷機。これは、PCBの表面に1Dコード、QRコード、テキスト、シンボル、またはグラフィックを印刷するための専門機器です。
●
高品質な1次元および2次元コード、テキスト、ロゴ、光学文字などを生成します。
●
最適なパフォーマンスを実現するために、4種類のレーザー（CO2、UV、グリーン、ファイバー）をご用意しています。
●
柔軟性とスループットを向上させるため、上下デュアルヘッド構成をサポート
●
標準デュアルカメラ構成、同時読み取りとマーキングにより、
スループットと品質
●
煙検知機能を搭載
●
作業場の汚染を防ぐインターロックスイッチ付きの安全囲い
●

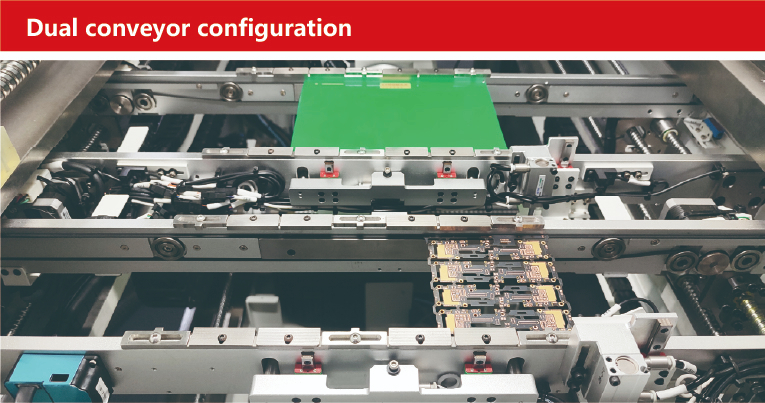

より高い処理能力と柔軟性を実現するオプションのデュアルコンベア構成
●
異なる部品高さへのマーキングの柔軟性を高めるためのオプションのZ軸
●
別売りの集塵機が標準装備されています
●
高効率で高品質なマークを生成し、メンテナンスも容易です。
技術仕様
型番
M2-900L
M2-940L
M2-945L
M2-960L
レーザータイプ
CO2
紫外線
緑
ファイバ
波長
10.6 (μm)
355 (nm)
532 (nm)
1064 (nm)
レーザー出力（W）
5/10
5/10
5/10
10/20/30
レーザースポット径（μm）
80、110、140
15
スキャン速度（mm/秒）
6,000
5,000
再現性（μm）
±20
基板上面クリアランス（mm）
25
基板裏面クリアランス（mm）
20
コンベアの高さ（mm）
900±50
バーコードリーダー
CCDオンライン検出
バーコードの種類
1D、2D RSSコード、数値、テキスト、グラフィック
適用可能な材料
樹脂、ゴム、プラスチック、紙
樹脂、ゴム、プラスチック、紙、金属
プリント基板／基板の厚さ（mm）
0.2～6
最小基板サイズ（mm）
50 × 50
最大基板サイズ（mm）
シングルコンベア
：
750(X) x 580(Y) フリッパー標準装備
：
480(X) x 460(Y)（フリッパーオプション付き）
：
510(X) x 460(Y)
単一コンベアのマーキングエリア（mm）
上面：530(X) x 580(Y)
上面：500(X) x 580(Y)
上面：530(X) x 580(Y)
底面：510(X) x 580(Y)
底面：480(X) x 580(Y)
底面：510(X) x 580(Y)
フリッパー付き：480(X) x 450(Y)
デュアルコンベアのマーキングエリア（mm）
上面：480(X) x 260(Y)
上面：420(X) x 260(Y)
上面：450(X) x 260(Y)
底面：400(X) x 260(Y)
底面：350(X) x 260(Y)
底面：380(X) x 260(Y)
デュアルコンベア
オプション
自動Z軸調整
オプション
一体型ボードフリッパー
オプション（デュアルヘッドオプションとは互換性がありません）
広視野角カメラ
オプション
インテリジェント認識
オプション
高効率集塵機
オプション
デュアルレーザー光源（デュアルヘッド、型番にDHと表記）
オプション（一体型ボードフリッパーとは互換性がありません）
冷却方式
空冷
空冷／水冷
空冷
電源
220V / 単相 / 50Hz / 8A
気圧（バール）
6
体重（kg）
約1000
寸法（mm）
1100(幅)×1,675(奥行)×1,535(高さ)

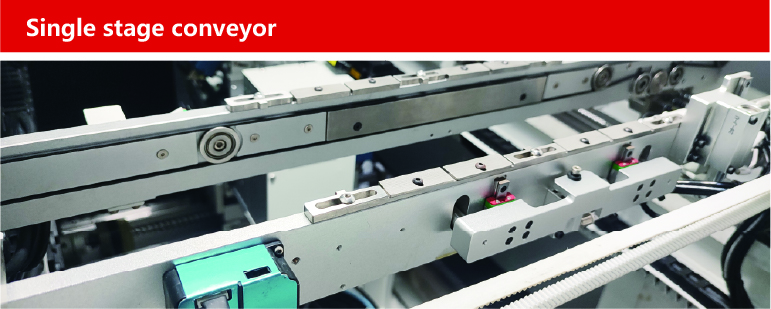

単段コンベア
高解像度ビジョンカメラ

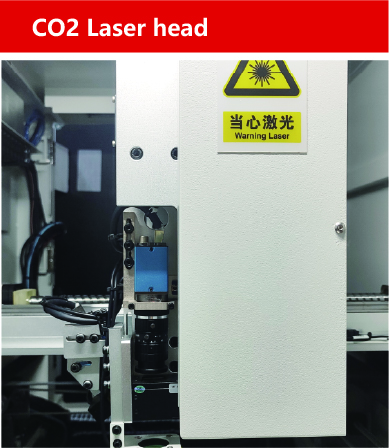

CO 2 レーザーヘッド

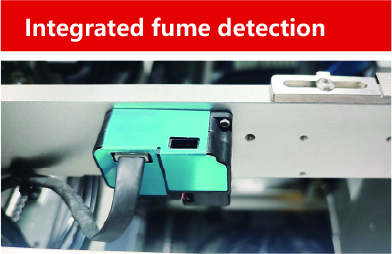

統合型煙検知システム

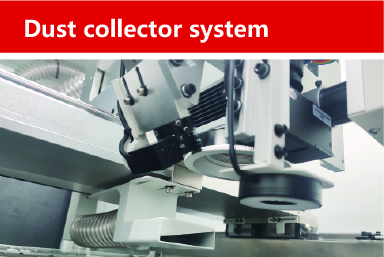

集塵システム
デュアルヘッド構成
サポートされているIPv6ネットワーク
