N-800A SMT真空脱ガス装置
カプセル化そしてコンフォーマル コーティング電子製品の信頼性を高めるために実施されるプロセスにおいて、気泡欠陥は電子回路の早期故障を引き起こす可能性があります。封止/コンフォーマルコーティング工程における気泡欠陥には複数の要因が関与しており、気泡の除去は非常に困難な作業です。Youngpool Technologyは、封止とコンフォーマルコーティングにおける長年の専門知識を活かし、気泡欠陥に対処するソリューションを設計・開発しました。それがN-800Aシリーズです。自動真空脱ガスシステム。N-800A は、気泡欠陥を効果的に軽減する真空原理を使用したインライン脱ガスシステムであり、さまざまな産業信頼性基準を満たす気泡のない電子製品の製造を可能にします。
â— 生産ラインへの容易な統合を可能にするインライン構成
â— シングルレーン・シングルチャンバー構成
â— 真空と熱による脱ガス
â— 調整可能な真空プロファイル
â— 最大PCBサイズ：500mm x 500mm
â— 操作が簡単
技術仕様
|
PCBサイズ |
適用可能なPCB（んん） |
500 × 500 |
|
トップクリアランス（んん） |
50 |
|
|
底部クリアランス（んん） |
50 |
|
|
最大PCB重量（kg） |
3.5 |
|
|
コンベア仕様 |
コンベア幅（んん） |
100～500 |
|
転送高さ（んん） |
900±20 |
|
|
コンベアタイプ |
チェーンコンベア
|
|
|
転送方向 |
左から右へ |
|
|
転送方法 |
連鎖移動 | |
|
転送時間（mm/秒） |
最大500 |
|
|
SMEMA |
標準 |
|
|
関数 |
適用可能なアプリケーション |
アンダーフィルとコンフォーマルコーティング |
|
材料の粘度 |
9,000 cps以下 |
|
|
真空ポンプの性能（m³/時） |
60 |
|
|
最大真空レベル（パ） |
4 |
|
|
典型的な脱ガスサイクル時間（秒） |
40～300 |
|
|
寸法と制御 |
コントロールとユーザーインターフェース |
産業用パーソナルコンピュータ |
|
寸法（んん） |
1050（W）1700年頃（L）1500±20（H） |
|
|
重さ（kg） |
1100 |
|
|
電気要件 |
電圧 |
三相、380V、50Hz |
|
力（キロワット） |
4 |
|
|
オプションとアクセサリー |
CCD視覚監視 |
オプションとして利用可能 |
|
MES |
オプションとして利用可能 |
|
|
熱補助脱ガス |
オプションとして利用可能 |
|
|
リターンコンベアの下 |
オプションとして利用可能 |
脱ガス効果の図解

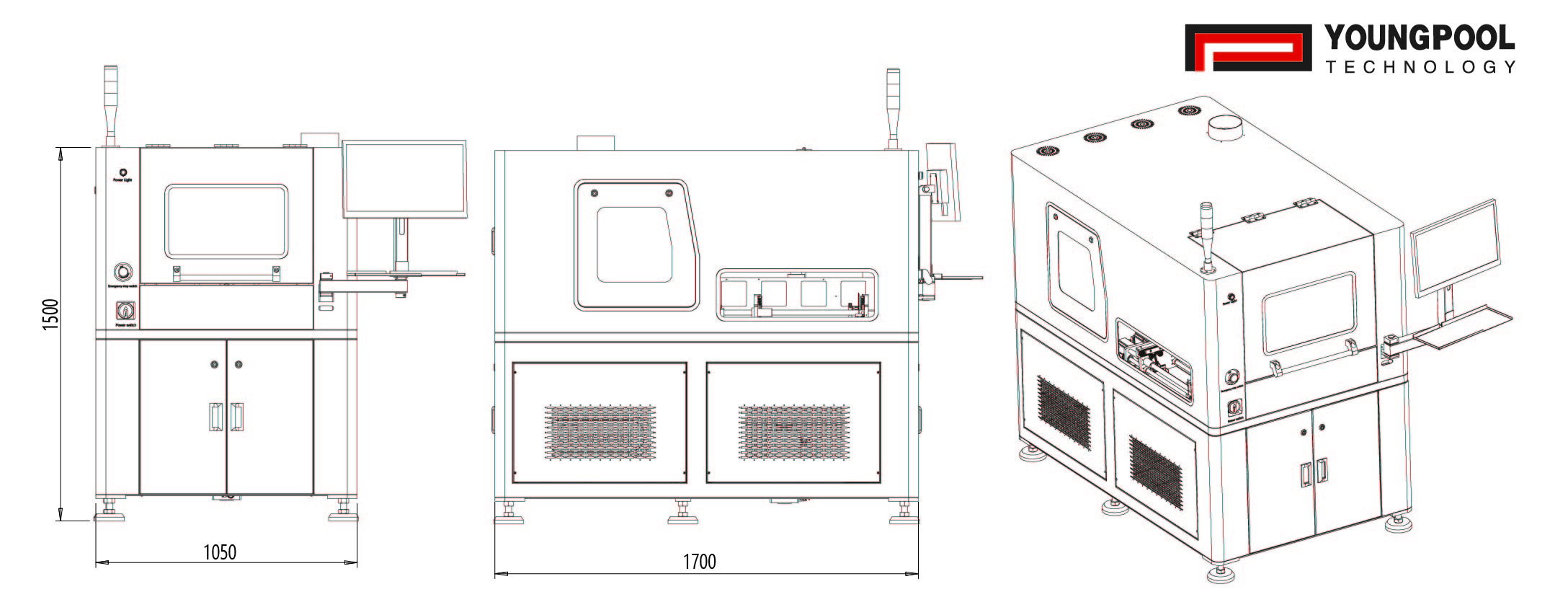

真空脱気機の寸法
â— 2024年2月発行、無断転載禁止
â— 技術開発や進歩により、すべての仕様は変更される場合があります。製品に関するご質問は、Youngpool Technonlogy（information@youngpool.com）またはお近くの販売代理店までお問い合わせください。
