インラインレーザーPCBパネル剥離機
電子機器製造業界の発展に伴い、プリント基板（PCB）の設計は薄型軽量化へと向かっています。厚さ0.8mm以下のPCBの出荷量は年々増加しており、デパネリング工程への要求も高まっています。従来のデパネリング方法では、精度と信頼性に関する要求を十分に満たすことがもはや困難になっています。
高速かつ低負荷で柔軟なパネル分離を実現するため、ヤングプール・テクノロジー社はLD-4レーザーパネル分離機を自信を持ってご紹介します。
本機には標準で60Wのグリーンレーザーが搭載されており、高速かつ高精度な切断が可能です。また、インラインモードとオフラインモードの両方に対応しているため、多様な生産シナリオに柔軟に対応できます。さらに、幅0.8メートル未満のコンパクトな設計により、貴重な生産ラインスペースを効果的に節約できます。
●インライン/オフライン動作モードに対応
● 高速パネル切断用の標準60Wレーザー
●機械的ストレスのない精密な切断
● 切断精度 <0.05mm
● 多層構造の安全保護により光害を排除
● インテリジェントな集塵システム
● グラフィカルプログラミング
● 3段階ガイドレール
● 機械幅：0.77メートル
技術仕様
型番
LD-4
レーザータイプ
標準：グリーンレーザー、60W、ナノ秒
最大製品サイズ（mm）
270mm×300mm（固定具含む）
最小製品サイズ（mm）
50mm×50mm（固定具を含む）
製品の厚さ（mm）
最大1.2mm
固定具の厚さ（mm）
最大18mm
作動範囲（mm）
200mm×240mm
切断精度（mm）
＜
0.05
レーザーの寿命
＞
20000時間
切断方法
検流計スキャン
制御システムソフトウェア
統合ビジョン、レーザー、およびモーションコントロール
電源
220V/50Hz/4KVA
気圧
5kgf/cm²
動作環境
15℃～35℃
体重（kg）
800
寸法（mm）
770(幅) x 1520.5(奥行) x 1700(高さ)

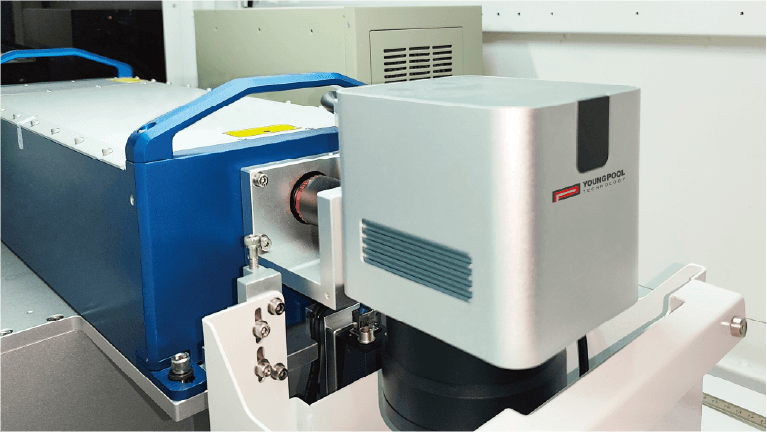

オプション：UVレーザー、30W、ナノ秒

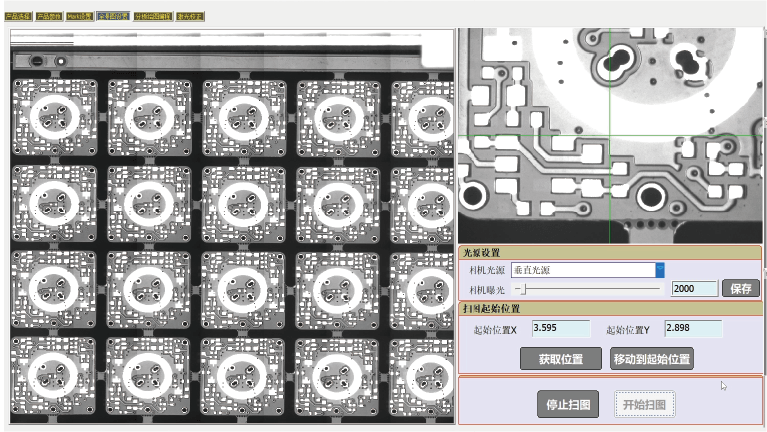

画像プログラミングによるワンクリックスキャン
高さ調整可能なプログラマブルZ軸

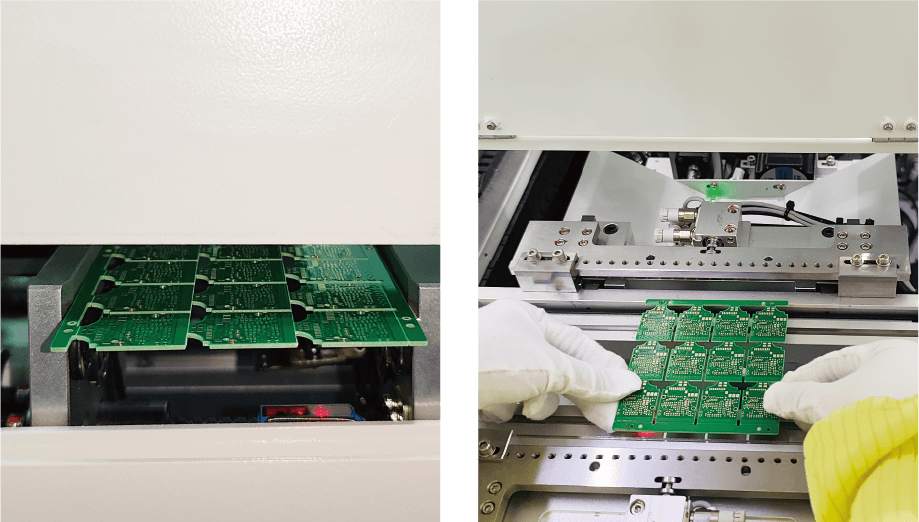

インライン動作モードとオフライン動作モードの両方をサポートします。

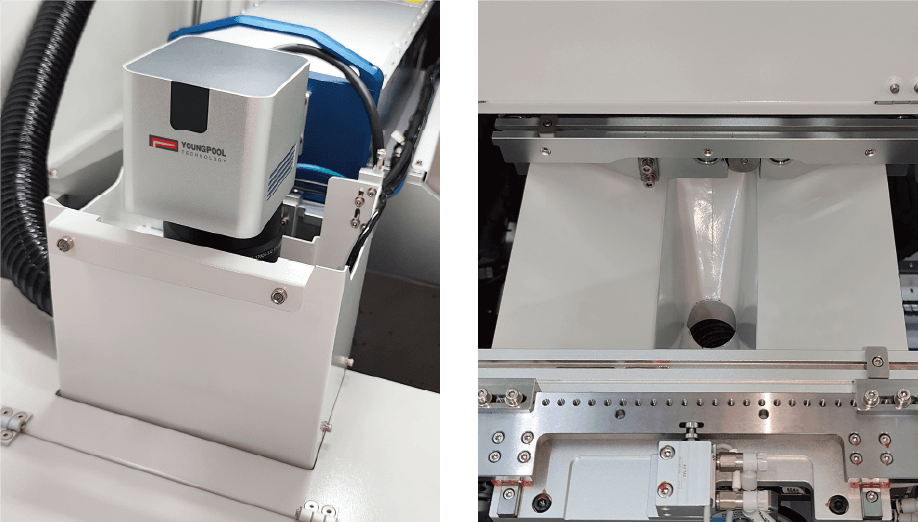

高効率集塵システム

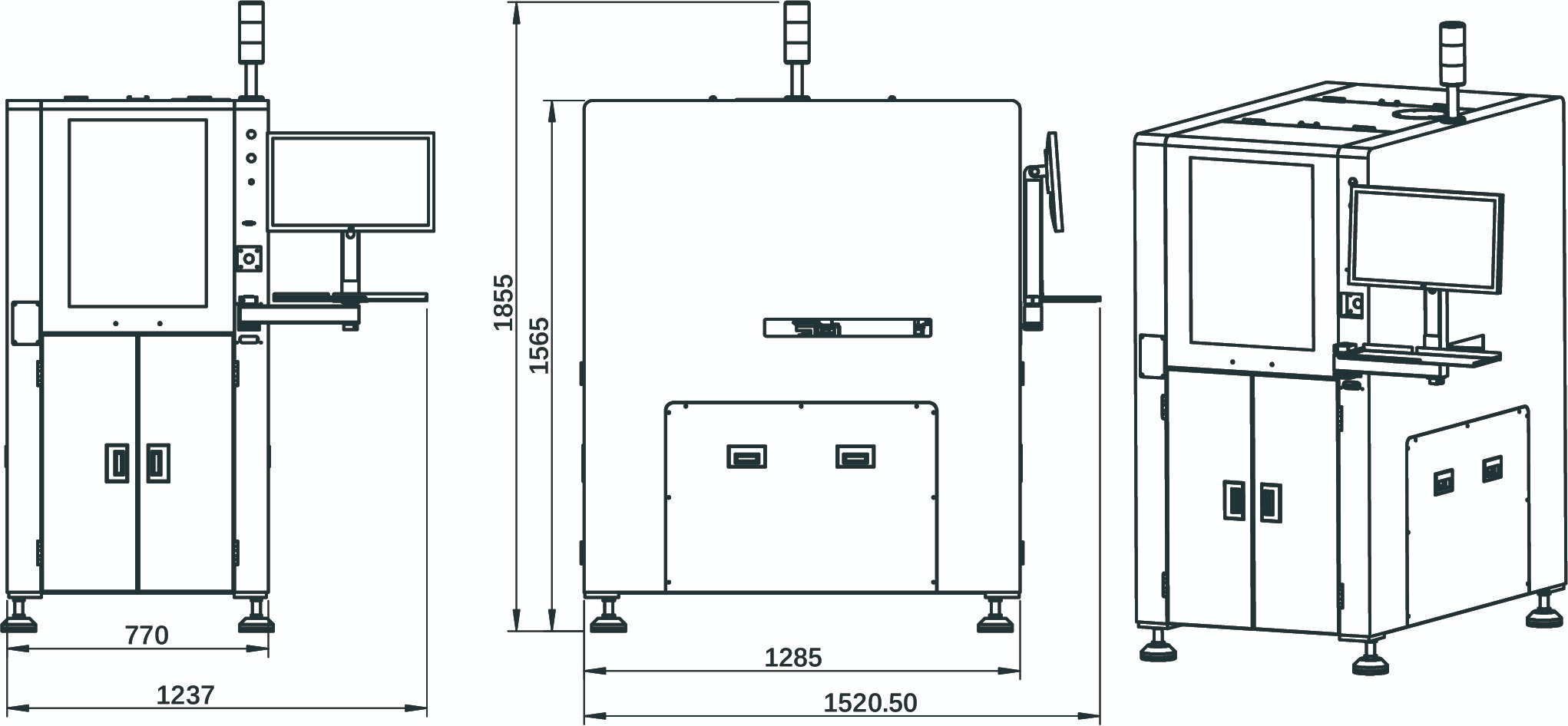

寸法
