電子機器の製造が高密度化と小型化に向かって進化し続けるにつれ、PCBのデパネル化は、品質と効率の両方に影響を与える重要なプロセスとなっています。 SMT生産 ライン。特に民生用電子機器、通信、高信頼性アプリケーションでは、PCB設計はますます薄型化・軽量化しており、厚さ0.8mm未満の基板の採用が増加しています。この傾向により、デパネル時の精度制御、応力管理、プロセス一貫性に対する要求が高まり、技術はより高度なプロセスソリューションへと向かっています

従来のデパネリング方法の限界

現在のSMT業界のアプリケーションの観点から見ると、機械式ルーターのデパネリングは依然として市場で広く使用されています。これは、 PCB 構造特性：厚さ1mmを超える多くの標準基板の場合、ルーターによるデパネリングは、プロセスの成熟度、処理コスト、適用性の点で依然として有利であり、既存の生産ラインでもより容易に受け入れられます。しかし、PCBがより薄く、軽く、高密度な設計へと移行するにつれて、機械接触ベースのルーターによるデパネリングの限界がますます明らかになりつつあります。デパネリング中に発生する機械的応力、粉塵汚染、工具の摩耗によるエッジの一貫性の変動は、SMTラインの歩留まりと長期的な信頼性に影響を与える潜在的な要因として徐々に浮上しています

ヤングプールテクノロジーの柔軟なデパネリングソリューション

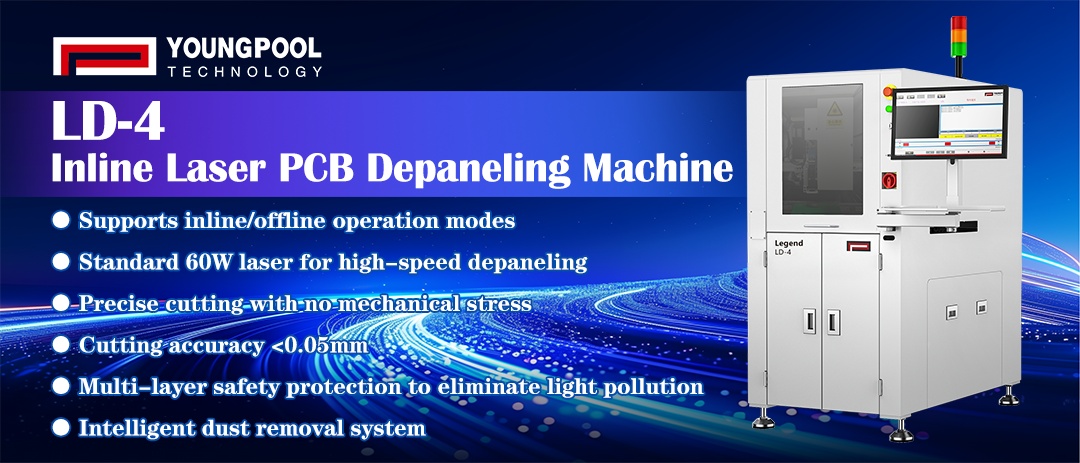

このプロセスを背景に、 ヤングプール・テクノロジー は独自に開発しました LD-4インラインレーザーPCBデパネル機 非接触レーザー切断技術を活用したこのシステムは、薄型、高精度、低応力のプリント基板のデパネリング要件に対応するために特別に設計されています。超薄型民生用電子機器、精密電子モジュール、一部のハイエンド製品など、はんだ接合部の信頼性、エッジ品質、一貫性に対する厳しい要件が求められる製品に適しています。これらのアプリケーションにおいて、デパネリングとはもはや単なる「基板の分離」ではなく、はんだ接合部や部品の完全性を損なうことなく、安定的かつ制御可能で高品質な方法でプロセスを完了することです。

ヤングプール技術の応用価値 LD-4 インラインレーザーPCBデパネリングマシン

LD-4インラインレーザーPCBデパネリングマシン 60Wの緑色レーザー光源を標準装備しています。 デパネル 機械的な接触が不要なため、はんだ接合部、部品、回路トレースへの機械的応力の影響を効果的に最小限に抑えます。ガルバノメータースキャンとグラフィカルプログラミング機能を組み合わせることで、複雑なデパネリング輪郭を効率的に処理しながら、0.05 mm以内の切断精度を維持できます。インテリジェントな集塵システムは、デパネリング工程で発生する破片を効果的に除去し、光学部品への汚染を防ぎ、生産ラインの品質を確保します。コンパクトな機械設計と複数の安全保護機能により、既存の生産ラインへのシームレスな統合が可能になり、追加のスペース要件や管理負担なしにプロセスのアップグレードが可能になります。

アプリケーションの柔軟性に関しては、LD-4インラインレーザーPCBデパネリングマシン インラインモードとオフラインモードの両方をサポートしています。生産量が安定しており、タクトタイムが明確に定義されている工場では、インラインモードを使用することでSMT生産ラインに直接接続でき、上流工程と下流工程間のスムーズなハンドオフを実現します。多品種少量生産環境では、オフラインモードを使用することで、メインの生産ラインのリズムを崩すことなく、より高い柔軟性を実現します。このデュアルモード設計により、LD-4はさまざまな生産規模や組織モデルを持つお客様のニーズに対応できます。

LD-4インラインレーザーPCBデパネリングマシンのコアバリュー ヤングプール・テクノロジーの強みは、生産ラインの安定性と製品の一貫性を向上させる能力にあります。単に「従来のプロセスの置き換え」を追求するのではなく、ヤングプール・テクノロジーは、特定の製品と顧客セグメント向けに、より制御性と柔軟性に優れたインテリジェントなソリューションを提供することで、現代の電子機器製造におけるPCBデパネリングにおける薄型化、精度、信頼性の課題に取り組んでいます。レーザー技術をデパネリングプロセスに導入することで、ヤングプール・テクノロジーは、製品のアップグレードやプロセスの進化を通じて、お客様の製造安定性をさらに強化し、高品質な電子製品の一貫した供給を強力にサポートすることを目指しています。
