L-4 自動SMTスプライシングマシン
部品リール接合プロセスを除き、すべてのSMTプロセスは長年にわたって進化を遂げてきました。効率の向上、接合品質の向上、部品接合ミスのゼロ化といった課題は、十分に解決されておらず、しばしば無視されています。
YoungPool Technology社の高く評価されているL-4インテリジェントスプライシングマシンは、あらゆる要件を完璧に満たします。MES統合機能を満たすだけでなく、高精度、安定性、信頼性といった特性を備え、操作も容易です。L4は極めて短いスプライシングサイクルタイム、優れたLCR検証、そして非常に高いFPYを実現しており、あらゆるブランドの実装機フィーダーと連携して動作します。そのため、L-4は今日のSMT電子機器製造業界にとって間違いなく必須のインテリジェントツールと言えるでしょう。
● 8mm幅の部品テープに対応
● サポート部品のテープ厚さは0.25～1.25mmです。
● 最大2.5mmの深めのポケットに対応
● 最大98%という優れたFPY
● インテリジェントビジョンシステムを標準装備
● コンデンサと抵抗器のLCR検証（オプション）
● LCR検証のための独立したX/Y/Z軸設計
● 01005インチサイズの部品に対応する自動調整式LCR測定プローブ
● プリカットステーションとコンポーネントピッチ検証による自動空ポケット検出
● フル充電後、最大12～16時間連続稼働可能
● Wi-Fiまたは直接ネットワークポート経由での接続によるMES統合
技術仕様
|
テープスプライシング システム |
X軸の再現性 （ mm ） |
±0.01 |
|
Y軸の再現性 （ mm ） |
±0.02 |
|
|
テープの位置決め精度 （ mm ） |
±0.2 |
|
|
情報 コンポーネントテープ |
コンポーネントテープの幅 （ mm ） |
8 |
|
コンポーネントピッチ （ mm ） |
2/4 |
|
|
コンポーネントポケットの最大幅。 （ mm ） |
4.1 |
|
|
コンポーネントテープの厚さ （ mm ） |
紙の厚さ0.25～1.25、エンボステープの厚さ0.25～2.5
|
|
|
コンベアシステム |
コンベアの高さ （ mm ） |
930±15 |
|
巻き戻し装置 |
巻き戻しアーム |
標準は巻き戻しアーム1本、オプションで巻き戻しアーム2本 |
|
リールサイズ （ mm ） |
最大直径380 、 オプションのØ500 |
|
|
最大荷重 （ kg ） |
最大20 |
|
|
デコードモード |
巻き戻しアームにバーコードカメラを取り付ける
|
オプション |
|
|
|
|
|
スプライシング率 |
サイクルタイム（秒） |
≤7S （ LCRテスト時間と手動給紙時間は含まない ） |
|
スプライシング能力 |
FPYのスプライシング |
98% |
|
接合ギャップ （ mm ） |
0.1±25% |
|
|
コンポーネントテープの長さ（最小） （ mm ） |
140 |
|
|
ソフトウェア制御 |
部品ピッチの自動識別 |
標準 |
|
部品サイズ比較 |
標準 |
|
|
BOMインポートウィザード |
標準 |
|
|
OCR |
オプション |
|
|
LCR |
測定精度 |
±0.05% |
|
測定範囲 |
L ： 0μH～1000H 、 C ： 0pF～20mF 、 R ： 0Ω～20MΩ |
|
|
測定方法 |
両面測定値 |
|
|
試験合格率 |
95% （ 01005 コンポーネント ） |
|
|
電気 |
電源供給モード |
24V DC 50Ah リチウム電池 |
|
バッテリー駆動時間（フル充電時） （ h ） |
12-16 |
|
|
力 （ W ） |
最大120 |
|
|
設備 要件 |
重さ （ Kg ） |
87 |
|
基準寸法 （ mm ） |
540(幅) × 517(奥行) × 1455(高さ) |
|
|
その他の構成 オプションです |
MESカスタマイズ、バーコードプリンター、コンポーネントリール停止機能、回転速度センサー機能、巻き取りアームの誤操作防止機能、レーザー高さ測定機能、自動復帰装置、直接電源供給、ワイヤレス充電、モーションプラットフォーム、重量物用モーションプラットフォーム。 |
|
自動スプライシングシステムの図解

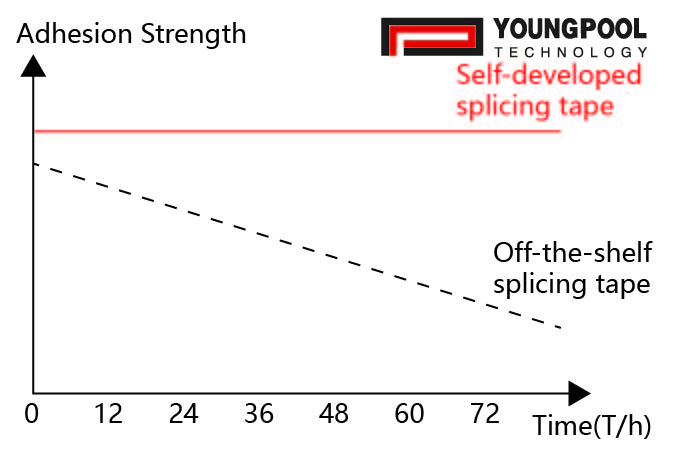

【テープの特性】

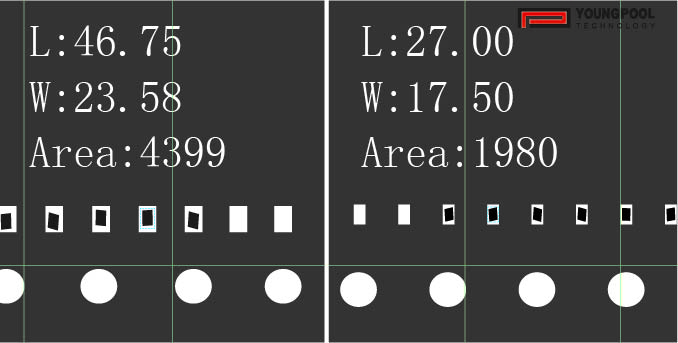

【部品サイズ認識】

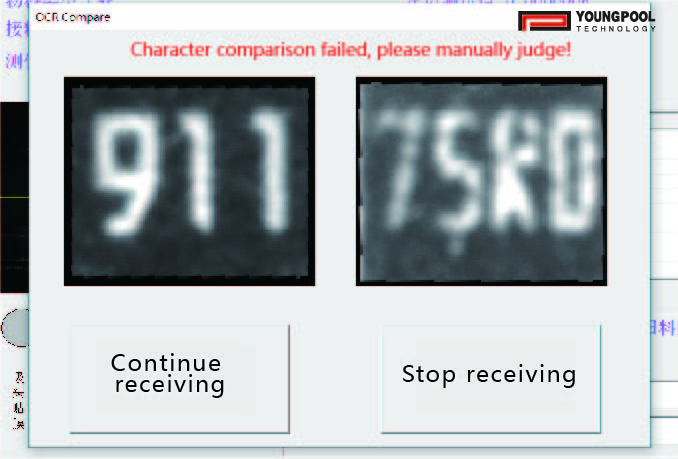

[OCR]
[独立モーションデザイン：ビジョンシステム、

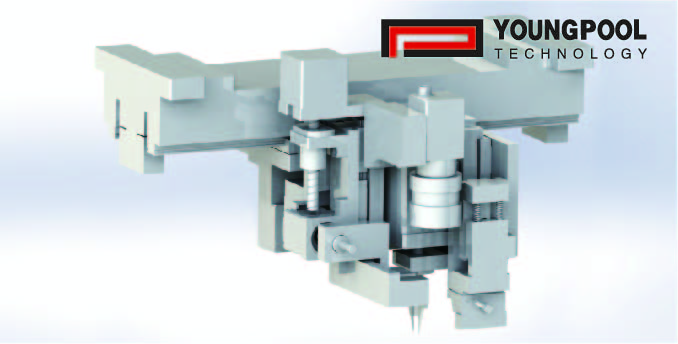

LCR測定装置、スプライシングテープ装置]

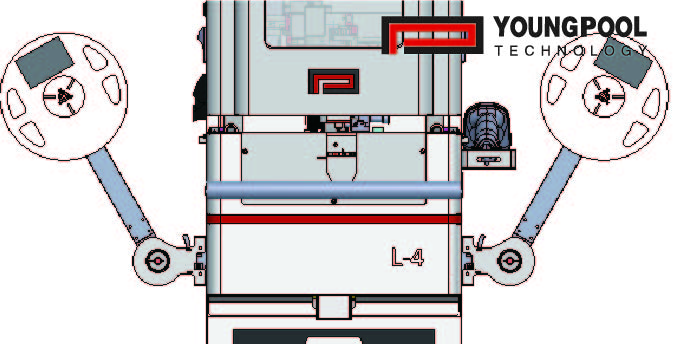

[デュアル巻き戻し] アームズ]

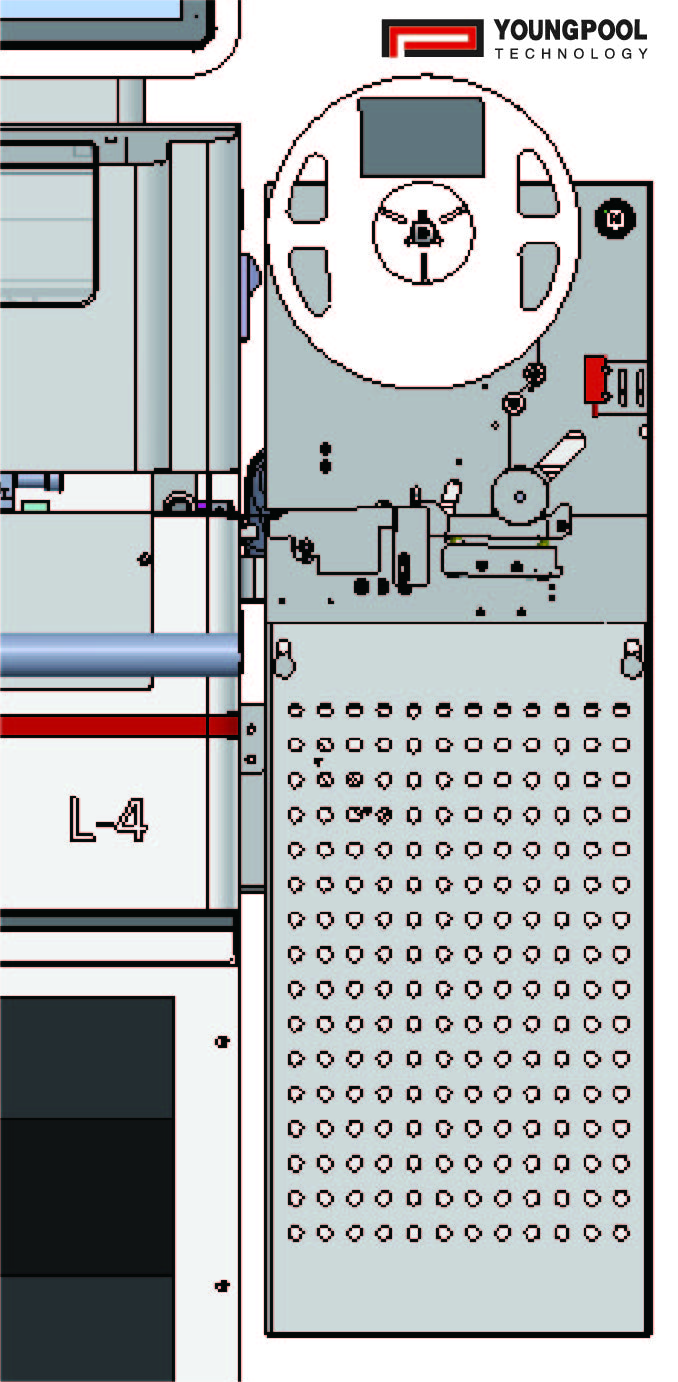

【自動リール反転アタッチメント】

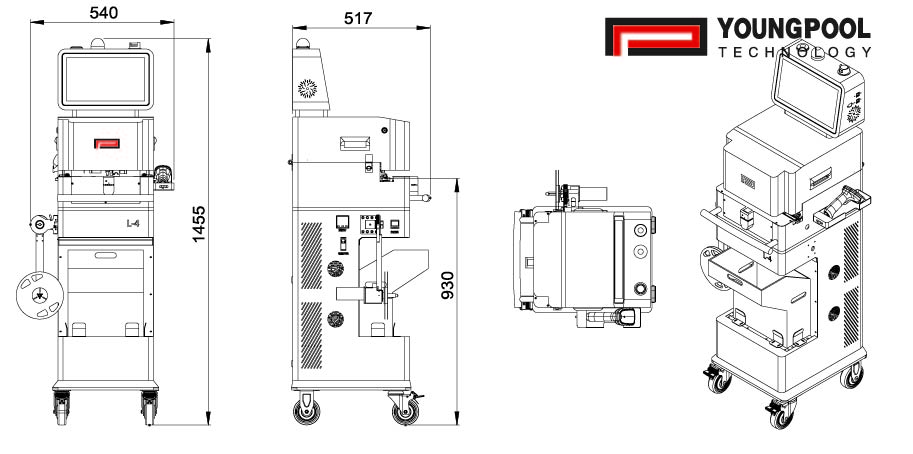

融着接続機の寸法
