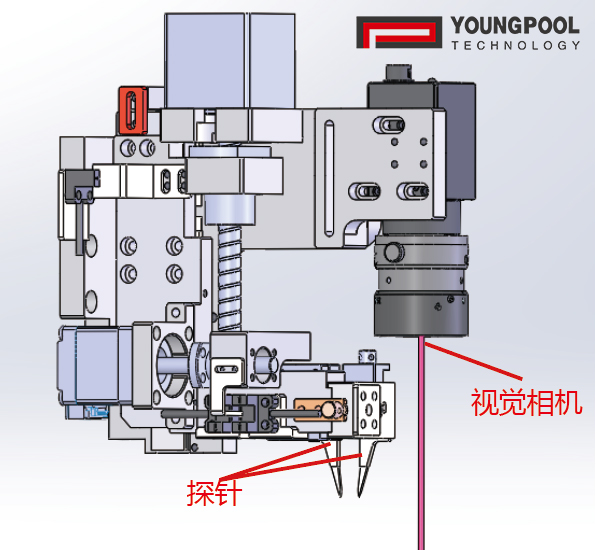

電子製品の小型化・高密度化が進むにつれ、01005サイズ（0.4mm×0.2mm）の部品採用がますます広がっています。これらの超小型デバイスは回路設計のコンパクト化に貢献する一方で、生産試験においては極めて厳しい要件を課しています。固定プローブを用いた従来の測定機構では、このような微小なパッドへの確実な接触が困難な場合が多くあります。 ヤングプールテクノロジー L-900 自動スプライシングマシン 可変ピッチ測定機構を設計に組み込んでおり、マイクロコンポーネントのテストに新しいソリューションを提供します。 SMT生産ライン 。

可変ピッチ構造の最大のメリットは、その柔軟性にあります。プローブの位置と間隔を調整することで、システムは複数のパッケージサイズに対応できるため、ほとんどのシナリオで治具の交換回数を削減し、段取り替え時間を短縮してライン効率を向上させます。この柔軟性は、特に多品種少量生産モデルにおいて重要です。しかし、01005のような超微細部品を扱う場合、安定した接触と正確な測定を確保するためには、専用の低荷重マイクロプローブと再校正手順が必要です。

01005レベルの測定では、プローブの接触力制御と位置決め精度が決定的な要素となります。過剰な圧力は部品を損傷する可能性があり、圧力が不十分な場合は誤った測定結果につながる可能性があります。可変ピッチ設計と独立したX/Y/Z軸モーションシステムを組み合わせることで、プローブと電極の接触状態を一定に保つことができます。同時に、長期的な信頼性は、適切な力制御パラメータ設定、振動減衰設計、そして環境安定性にも左右されます。

可変ピッチ構造の汎用性は、微小部品だけでなく、従来の抵抗器、コンデンサ、大型パッケージにも及びます。プローブ間隔を調整することで、単一のシステムで様々なキャリアテープの測定ニーズに対応できるため、設備投資と保守コストの両方を削減できます。しかしながら、幅広いパッケージサイズに対応する場合、pFレベルのコンデンサからmFレベルのコンデンサに至るまで、幅広いパラメータにわたって測定精度を確保するには、治具の寄生補償、電気的デカップリング、最適化されたテストプログラムなどの追加対策が必要です。

全体として、可変ピッチ測定機構は「万能薬」ではありませんが、L-900のパッケージタイプへの適応性を大幅に向上させ、より幅広いアプリケーションに対応します。01005などの超小型部品を既に取り扱っているSMTラインにとって、この設計は自動テストのための強固な技術基盤となります。これにより、スプライシングマシンは単なる材料接続装置から、発生源での精密スクリーニングを可能にするインテリジェントノードへと進化し、企業の歩留まり管理と柔軟な製造戦略をサポートします。
