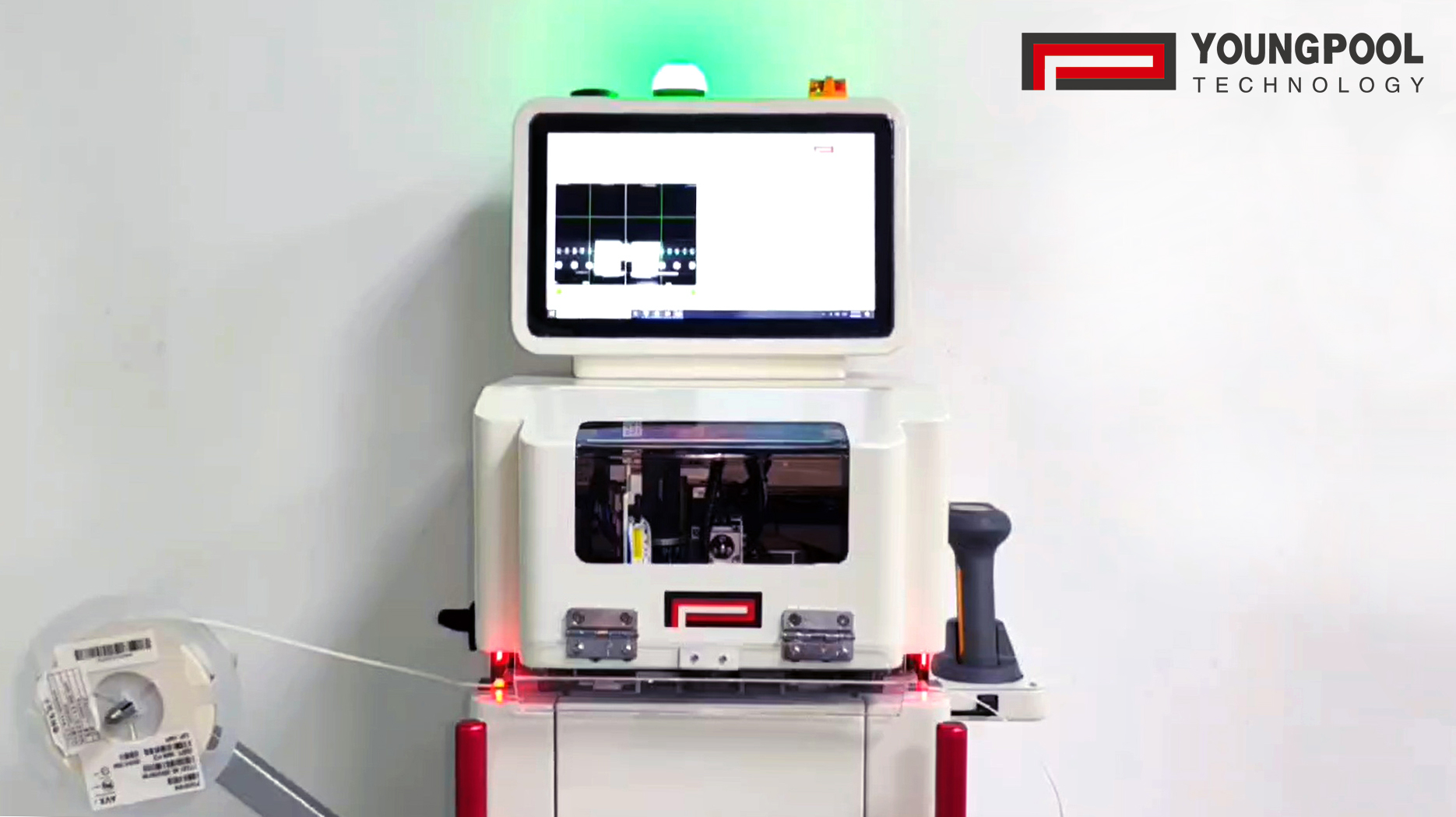

SMT接合プロセスでは、従来のアプローチではキャリアテープの物理的な接続で止まることが多く、部品自体の品質パラメータは配置やテストの段階でしか検出できません。 ヤングプール テクノロジー オプションのLCR測定システムを搭載したL-900自動スプライシングマシンは、品質管理を上流に移行します。 — 高精度の測定と制御を可能にする、精密に設計された X、Y、Z 軸の独立モーション システムという中核基盤のおかげです。

L-900 自動スプライシングマシン ' の測定システムは、精密なX軸とY軸の動きを利用して、プローブがテスト対象コンポーネントの2つのパッドの中心に正確に位置合わせされることを保証し、繰り返し位置決め精度を実現します。 ± 0.01mmの精度。この精度は、01005のような小さな部品を扱うには不可欠で、わずかな位置ずれでも測定に失敗する可能性があります。独立制御のZ軸により、より精密な測定が可能になります。 「 触覚知能 ” プロセスに統合。プローブを単に部品に押し付けるのではなく、Z軸が駆動することで、調整可能な力とストロークで制御された接触を実現します。このソフトタッチアプローチにより、過度の圧力によるマイクロ部品の損傷や変位を防ぎ、安定した信頼性の高いテスト接続を実現します。

この3軸協調設計は、優れたテスト柔軟性を提供します。システムは、さまざまな部品サイズやテープピッチに応じてテストパスとコンタクト戦略を動的に調整し、適応的なテストを実現します。 「 プローブ形状のバリエーション ” 正確な測定を実現します。その結果、測定精度は ± 0.05%、0からインダクタンスをサポート μ Hから1000 H、静電容量は0 pFから20 mF、抵抗は0から Ω 20Mまで Ω 実際の生産においては、不良品を接合段階の早い段階で特定・排除できるため、不良品が後工程に流入するのを防ぐことができます。このシステムは、01005部品の検査合格率を最大95%まで高めており、安定した高精度な品質検査能力を発揮します。

L-900 自動スプライシングマシン ' LCR測定システムは、真の精度はあらゆる軸における精密な制御と協調動作から生まれるという基本原則を体現しています。従来の接合ツールをはるかに超えるこのシステムは、接合プロセスの中に、完全機能の精密測定ステーションを直接統合します。 — 先進的でインテリジェントな最前線の品質バリアを確立し、 SMT生産 ライン。
